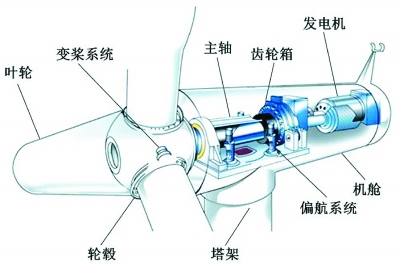

风力发电机组内部结构示意图

    风力发电机组按技术路线分为双馈、直驱、半直驱。目前，陆上机组以双馈为主；海上机组高风速区以半直驱和直驱为主，中低风速区双馈和半直驱并存。这三种机型整机性能、投入成本、维护工作量等不尽相同，各具特色。

    双馈技术

    “双馈”指的是双向反馈，一种是电网通过给变流器供电，对发电机转子绕组进行励磁馈电；另一种是在发电机转子转速超同步下，发电机转子处于发电状态，向变流器输出电能，通过逆变器向电网馈电，输出电压幅值频率一致的交流电。双馈技术供应链成熟，发电机体积小、成本低，陆上机组应用广泛，定子与电网直连、电网兼容性较差，使用高速齿轮箱，故障率较高。

    直驱技术

    直驱机组采用的是永磁风力发电机，利用叶轮直连驱动旋转，也称为低转速发电机、无增速齿轮箱风力发电机，通过全功率变流器将带有谐波的交流电整流成直流电，再逆变成与电网频率相同的交流电输出。直驱技术供应链有待完善，发电机级数多、体积大、成本高，通过全功率变流器连接电网，电网兼容性较好，无齿轮箱，故障率最低。

    半直驱技术

    半直驱机组也采用永磁风力发电机，通过叶轮带动齿轮箱驱动永磁发电机发电。它结合了双馈、直驱风机的特点，在风轮和永磁同步发电机之间增加了中速齿轮箱，转子转速比直驱式的高，可有效减少永磁电机转子磁极数，有利于减少机舱的体积和重量。与双馈式相比，半直驱传动比适中，可靠性更高。半直驱技术供应链有待完善，发电机体积小，通过全功率变流器连接电网，电网兼容性较好，使用中速齿轮箱，故障率较低。
