SQS-300x型隧道桥梁清筛车

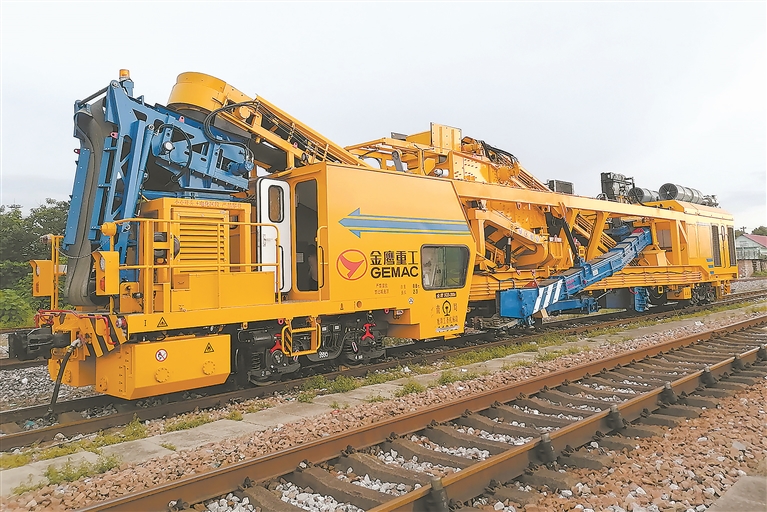

　　SQS-300x型隧道桥梁清筛车。

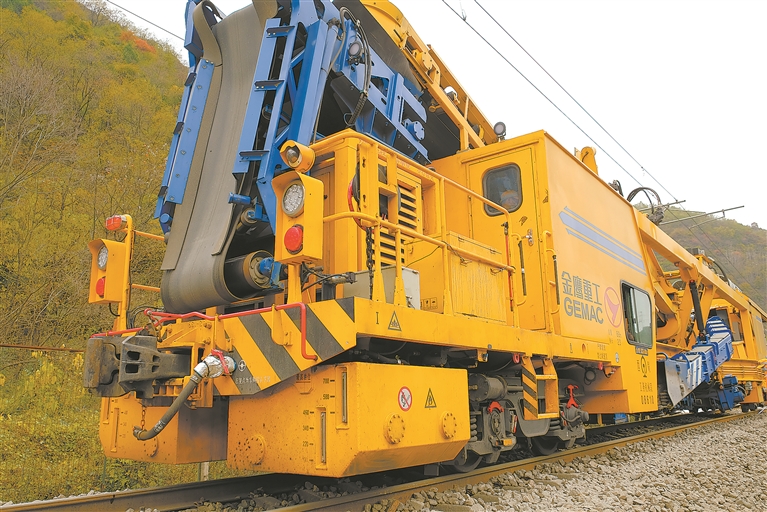

　　SQS-300x型隧道桥梁清筛车车头。

　　SQS-300x型隧道桥梁清筛车补砟机构。

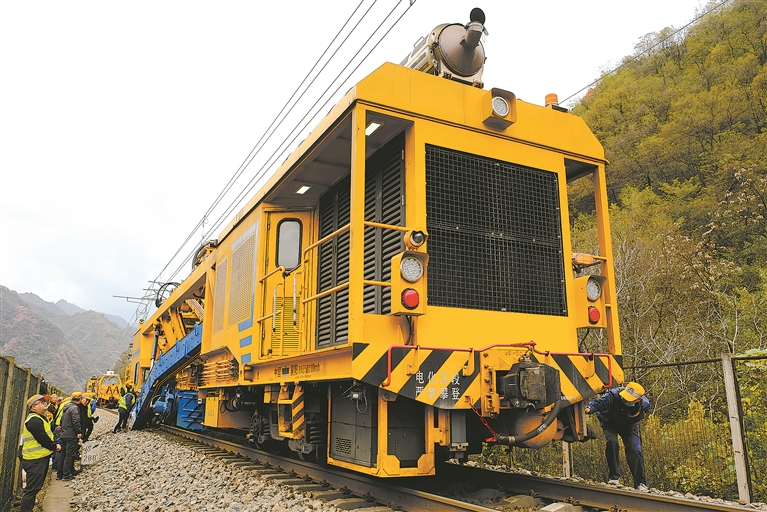

　　SQS-300x型隧道桥梁清筛车车尾。

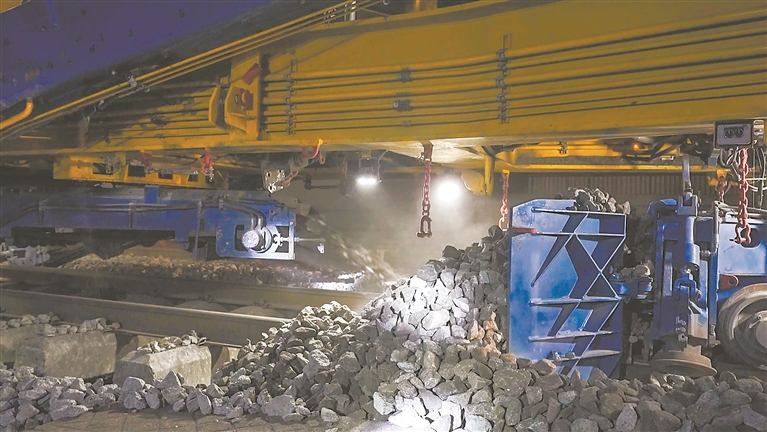

　　SQS-300x型隧道桥梁清筛车拨道与挖掘机构。

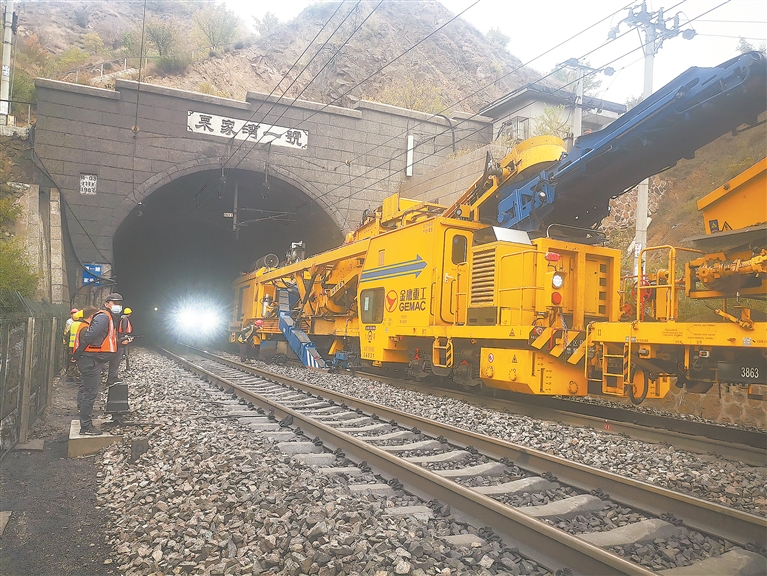

　　SQS-300x型隧道桥梁清筛车作业现场。

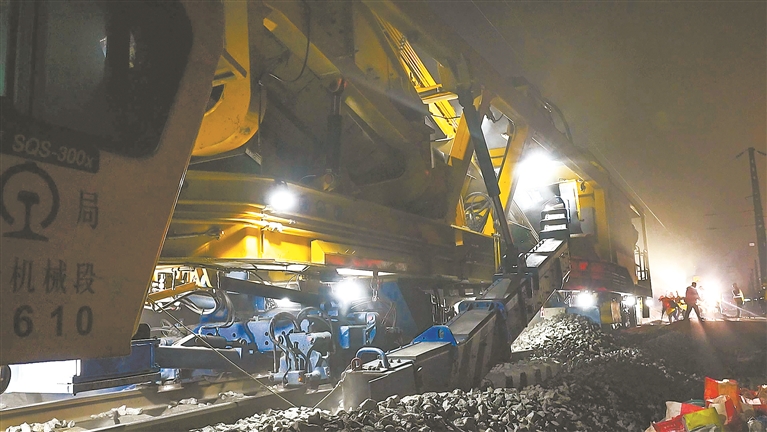

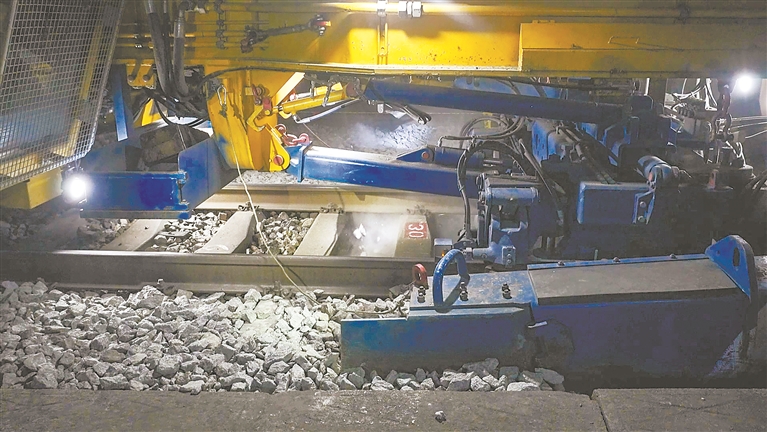

　　SQS-300x型隧道桥梁清筛车拨道与挖掘机构正在进行作业。

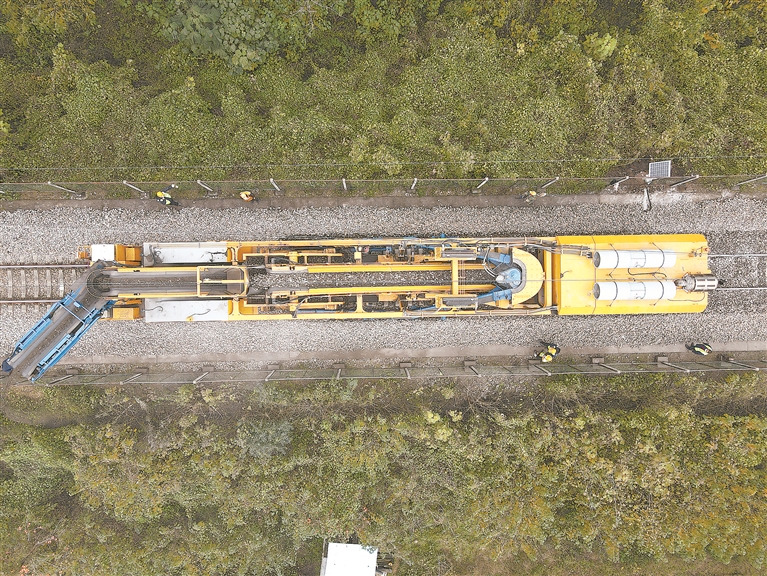

　　SQS-300x型隧道桥梁清筛车俯视图。

　　产品介绍：

　　SQS-300x型隧道桥梁清筛车能一次性对线路道床全部断面上的道砟进行清筛，主要用于铁路既有隧道、桥梁清筛作业，也可用于站场清筛作业。

　　产品特点：

　　●采用创新设计的挖掘机构，解决了挖掘宽度在3250mm以上的隧道桥梁清筛作业问题。

　　●车架设计为全新的桁架式结构，其强度和刚度符合标准要求，满足整体方案的布局。

　　●设置前后两套起拨道装置，可以单车进行前方拨道、后方恢复的清筛作业。

　　●整车设有通风系统和发动机尾气净化装置，减少隧道内施工时发动机尾气排放的同时提高通风换气能力，保护施工人员人身安全。

　　●具有完全自主知识产权的分布式网络控制系统，具有设备状态监测及报警、各系统参数显示等智能化控制功能。

　　●设计了排水沟挖掘装置，解决桥梁线路地段排水沟排水不畅的问题。

　　主要技术参数：

　　清筛作业效率　　　　　　　　300m3/h

　　最小作业曲线半径　　　　　　250m

　　最小运行曲线半径　　　　　　180m

　　最大作业坡度　　　　　　　　30‰

　　外形尺寸（长×宽×高）　　　　25590mm×3200mm×4680mm

　　车轮直径　　　　　　　　　　840mm

　　整车重量　　　　　　　　　　约88t

　　连挂最高速度　　　　　　　　100km/h

　　发动机　　　　　　　　　　QSK-19C760567kW

　　低速走行速度　　　　　　　　0～2000m/h

　　作业走行速度　　　　　　　　0～350m

　　本版图文均由金鹰重型工程机械股份有限公司提供
